ブランド：ワンダーピュア/WonderPure
製品名：モノ・パワーアンプ基板完成品
型番：WP-AMP1875
カテゴリ：アンプ(アンプ周辺機器)
型番：WP-AMP1875
カテゴリ：アンプ(アンプ周辺機器)
関連製品情報＞トロイダルトランス / HDB-40(L)
関連製品情報＞パワーアンプ用±電源基板完成品
関連製品情報＞オーディオアンプパーツセット
この製品をご購入の際は下記バナーよりご購入頂けます。
製品マニュアル

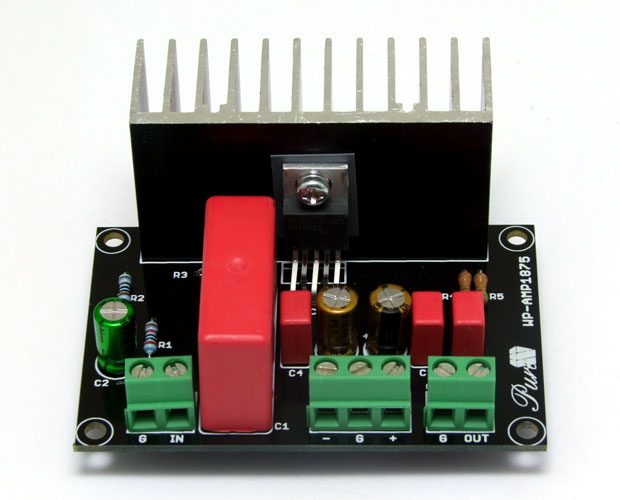

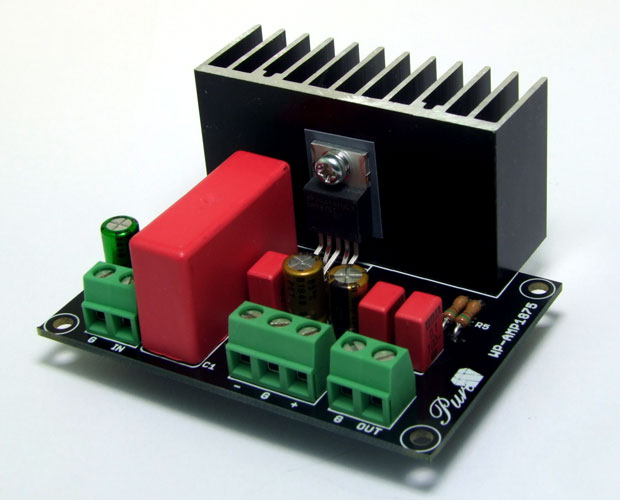

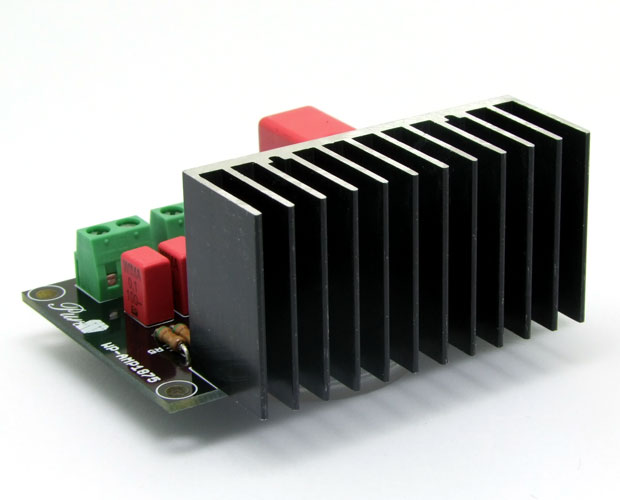

高解像度&ソフトサウンドを実現したモノ・パワーアンプの基板完成品
-

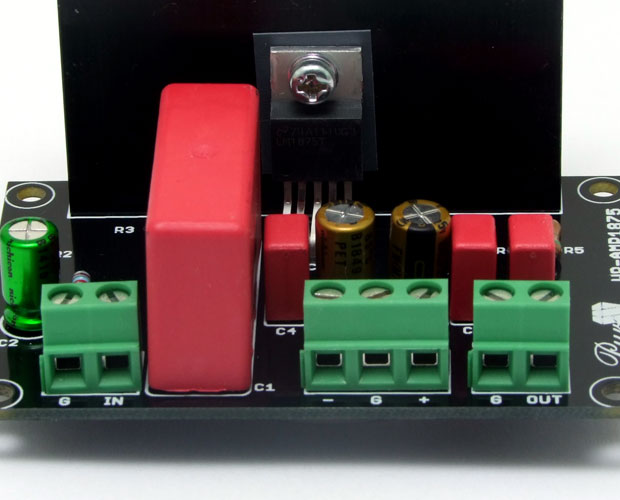

高音質アナログパワーIC「LM1875」を採用した、高解像度なのにソフトサウンドを体感できる
パワーアンプの基板完成品です。
基板はあらかじめ部品を取付け済みなので、高音質パワーアンプを手軽に製作できます。
※本製品はモノ・アンプです。ステレオでお楽しみいただくには本製品が2台必要です。
【製品仕様】
- 電源電圧：DC±12V～±15V(推奨±12V)
- オススメ電源：いずれも別売です
・トロイダルトランス「HDB-40(L)」
・電源基板完成品「WP-DEN25VW」
- 出力：
・8W(±12V 8Ω THD10％ 1kHz)
・5W(±12V 8Ω THD0.05％ 1kHz) - 入力インピーダンス：20KΩ
- 負荷インピーダンス：4～8Ω
- 周波数特性：20Hz～100kHz(－3dB)

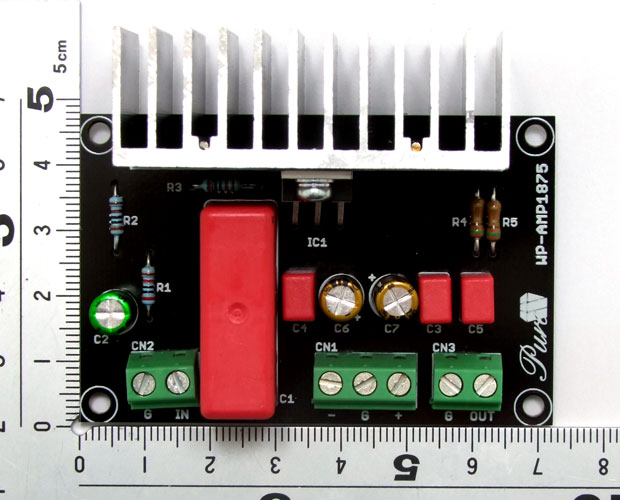

- 基板サイズ：72(W)×60(D)×32(H)mm
